Создан по лицензии FIAT 124 Familiare

Годы производства 1972-1986 г.г..

Модификации:

ВАЗ-2102 — Базовая модель имела двигатель ВАЗ-2101 рабочим объёмом 1,2 л и мощностью 59 л. с.
ВАЗ-21021 — Модификация, оснащенная двигателем ВАЗ-21011 рабочим объёмом 1,3 л и мощностью 69 л. с.
ВАЗ-21021-01 — Модификация, оснащенная двигателем ВАЗ-21011 рабочим объёмом 1,3 л. мощностью 69 л. с. и приборной панелью от ВАЗ-2103
ВАЗ-21021-02 — Модификация, оснащенная салоном и двигателем ВАЗ-21011 рабочим объёмом 1,3 л. мощностью 69 л. с. и приборной панелью от ВАЗ-21011
ВАЗ-21022 — Модификация с правым расположением органов управления
ВАЗ-21023 — Модификация, оснащенная салоном и двигателем ВАЗ-2103 рабочим объёмом 1,45 л и мощностью 71 л. с.
ВАЗ-21024 — Модификация, оснащенная двигателем ВАЗ-21011 рабочим объёмом 1,3 л. мощностью 69 л. с., приборной панелью от ВАЗ-21011 и правым рулём.
ВАЗ-21026 — Модификация, оснащенная салоном и двигателем ВАЗ-2103 рабочим объёмом 1,45 л и мощностью 71 л. с. и правым рулём.
ВАЗ-2102Э/2801 «Электро» — электромобили-фургоны, выпущенные тиражом в 47 экземпляров. Нагрузку от никель-цинковых аккумуляторов воспринимала специальная алюминиевая рама.

Изображения

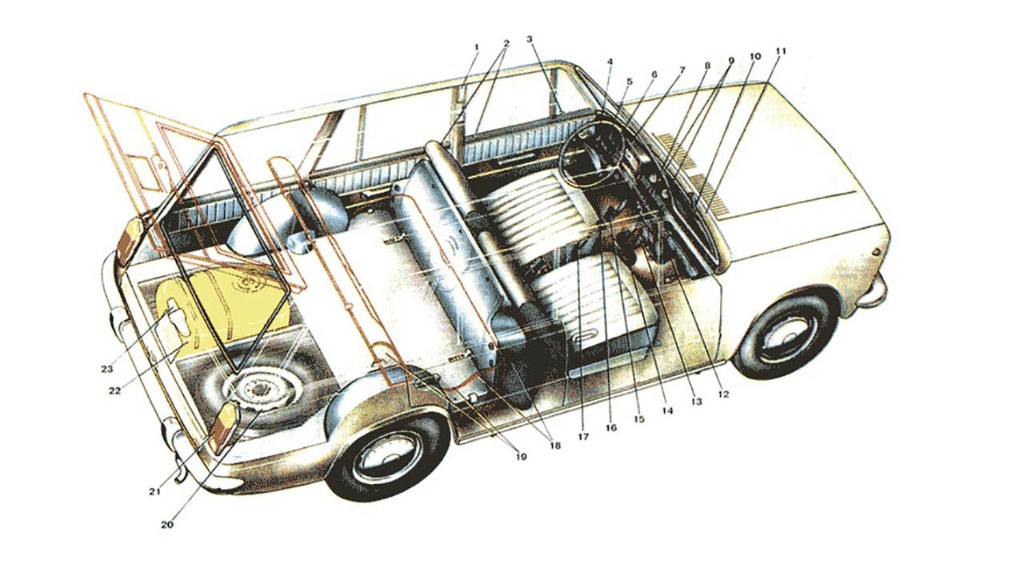

ВАЗ-2102ВАЗ-2102ВАЗ-2102ВАЗ-2102Компоновочная схема ВАЗ-2102 1. Бачок для жидкости гидропривода Сцепления; 2. Пружина и амортизатор передней подвески; 3. Рычаги передней подвески; 4. Расширительный бачок системы охлаждения двигателя, 5. Боковой указатель поворота; 6. Подфарник; 7. Фара; 8. Бачок смывателя ветрового стекла; 9. Масляный фильтр; 10. Топливный насос; 11. Указатель уровня масла в двигателе; 12. Распределитель зажигания; 13. Бачок для жидкости гидропривода сцепления; 14. Радиатор; 15. Двигатель; 16. Воздушный фильтр; 17. Аккумуляторная батарея; 18. Реле контрольной лампы заряда аккумуляторной батареи; 19. Картер сцепления; 20. Приемная труба глушителей; 21. Пружина задней подвески; 22. Задний амортизатор; 23. Топливный бак; 24. Задний фонарь; 25. Отражатель света катафот; 26. Основной глушитель; 27. Инструментальная сумка; 28. Фонарь освещения номерного знака; 29. Фонарь заднего хода; 30. Домкрат; 31. Запасное колесо; 32. Инструментальная коробка; 33. Задний тормоз; 34. Продольные реактивные штанги задней подвески; 35. Задний мост; 36. Заднее сиденье; 37. Задний вал карданной передачи; 38. Дополнительный глушитель; 39. Промежуточная опора карданной передачи; 40. Передний вал карданной передачи; 41. Рулевое колесо; 42. Переднее сиденье; 43. Рычаг стояночного тормоза; 44. Рычаг переключения передач 45. Коробка передач; 46. Педаль гидропривода сцепления; 47. Педаль гидропривода колесных тормозов; 48. Педаль привода дроссельных заслонок; 49. Передний тормоз.Чертеж ВАЗ-2102
