Противотанковая САУ Panzerjäger I (4.7 cm Pak(t) Sfl auf Pz.Kpfw.I Ausf.B)

На базе Pz.Kpfw. I

Годы производства 1940-1941 г.г.
Выпущено 202 шт

Технические характеристики

Боевая масса, т 6,4
Экипаж, чел. 3
Длина с пушкой вперёд, мм 4420
Ширина, мм 1850
Высота, мм 2250
Клиренс, мм 295
Тип двигателя рядный
6-цилиндровый карбюраторный жидкостного охлаждения
Мощность двигателя, л. с. 100
Скорость по шоссе, км/ч 42
Запас хода по шоссе, км 140
Запас хода по пересечённой местности, км 95
Удельная мощность, л. с./т 15,6
Тип подвески сблокированная попарно, на листовых рессорах и индивидуальная на вертикальных пружинах
Удельное давление на грунт, кг/см2 0,45
Преодолеваемый подъём, ° 30
Преодолеваемая стенка, м 0,37
Преодолеваемый ров, м 1,4
Преодолеваемый брод, м 0,6
Бронирование
Тип брони хроммолибденовая катанная гетерогенная
Лоб корпуса (верх), мм/° 13 / 22°
Лоб корпуса (низ), мм/° 13 / 27°
Борт корпуса (верх), мм/° 13 / 22°
Борт корпуса (низ), мм/° 13 / 0°
Корма корпуса (верх), мм/° 13 / 0°
Корма корпуса (низ), мм/° 13 / 19°
Днище, мм 6
Крыша корпуса, мм 6
Лоб рубки, мм/° 14,5 / 27°
Борт башни, мм/° 20 мм
Борт рубки, мм/° 14,5 / 27°
Вооружение
Калибр и марка пушки 4.7cm PaK. 36(t)
Тип пушки нарезная
Длина ствола, калибров 43.4
Боекомплект пушки 84
Углы ВН, ° −8…+12
Углы ГН, ° −17,5…+17,5
Дальность стрельбы, км 2,8 фугасным SprGr 36(t)
Прицелы ZF-2x30

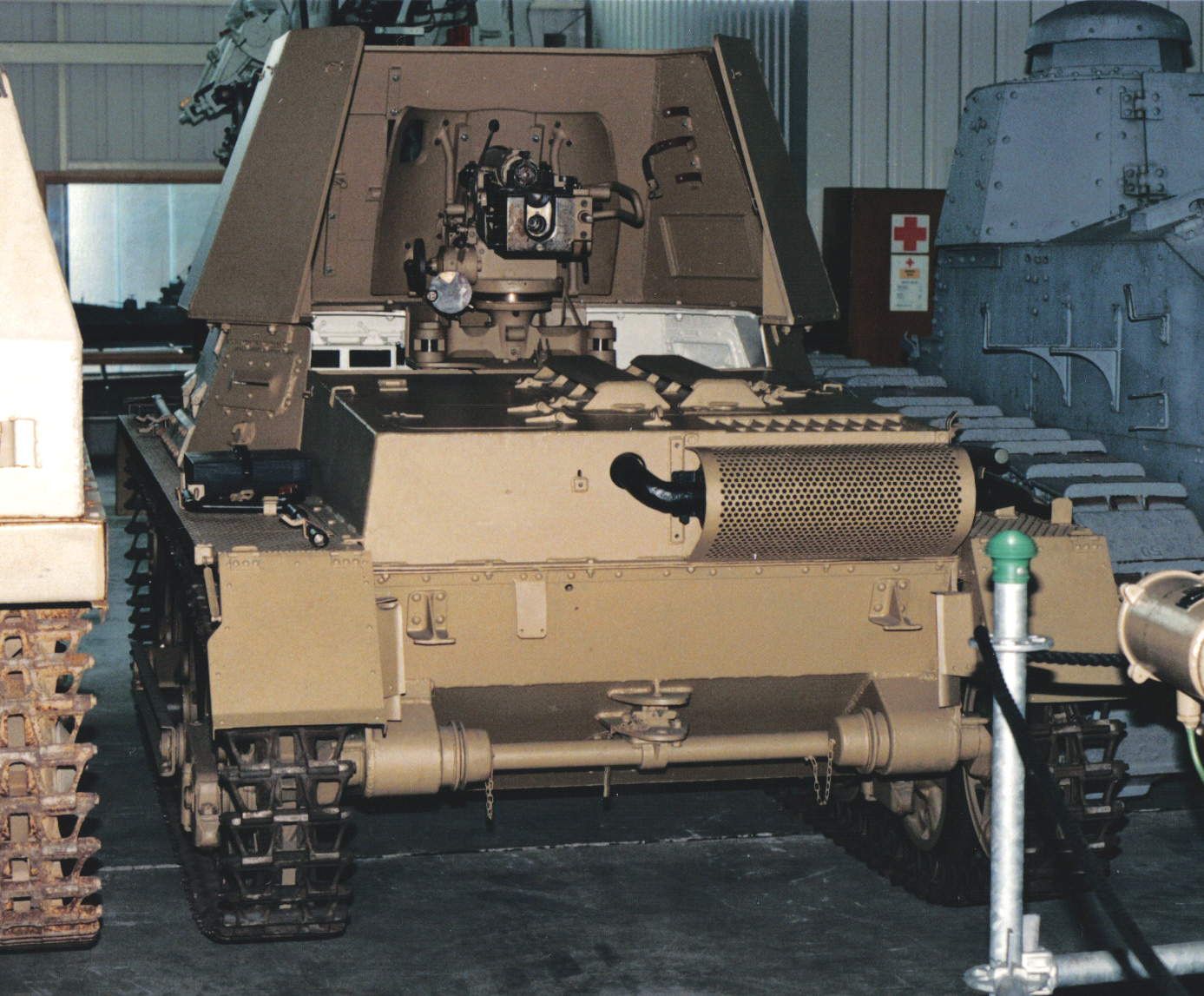

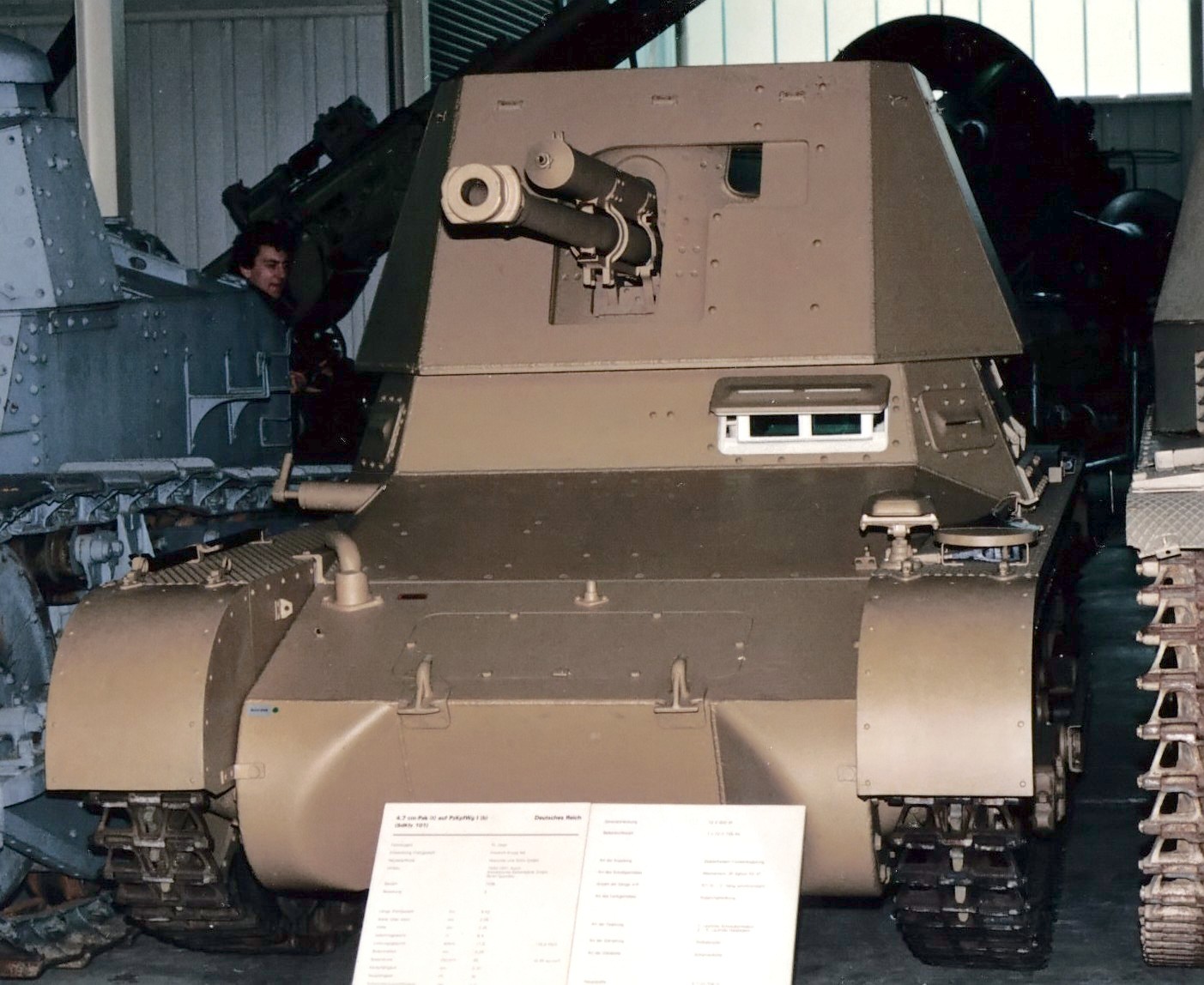

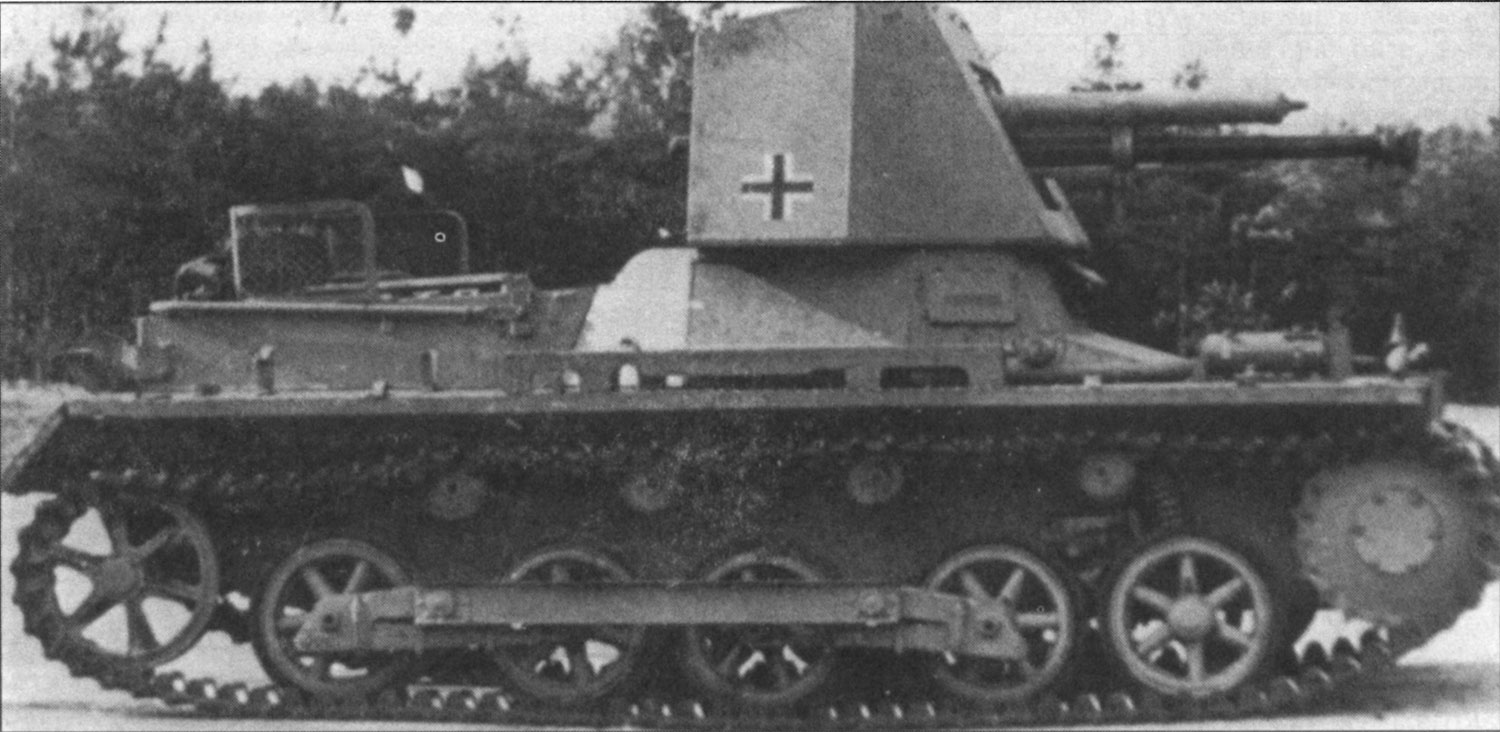

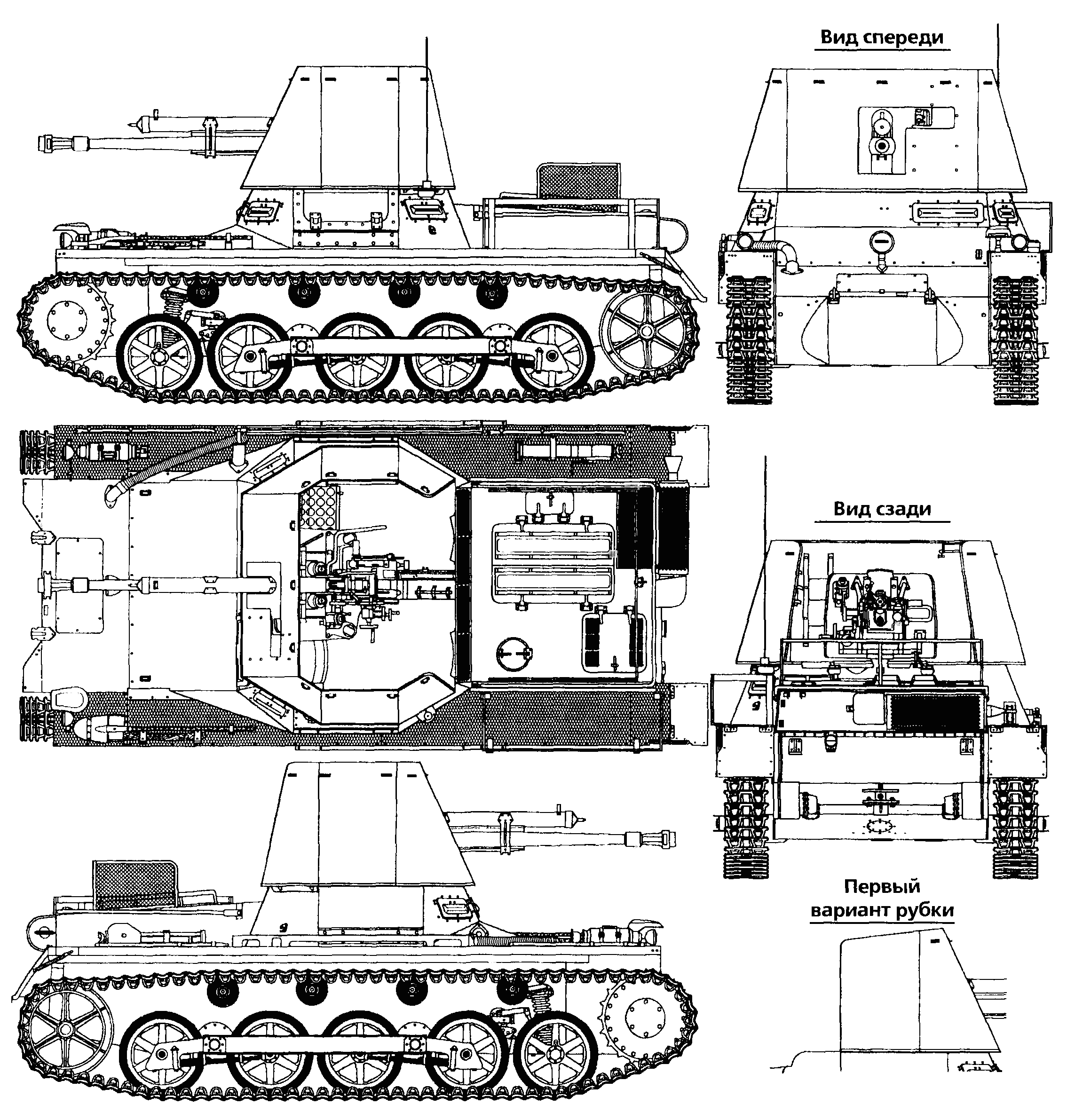

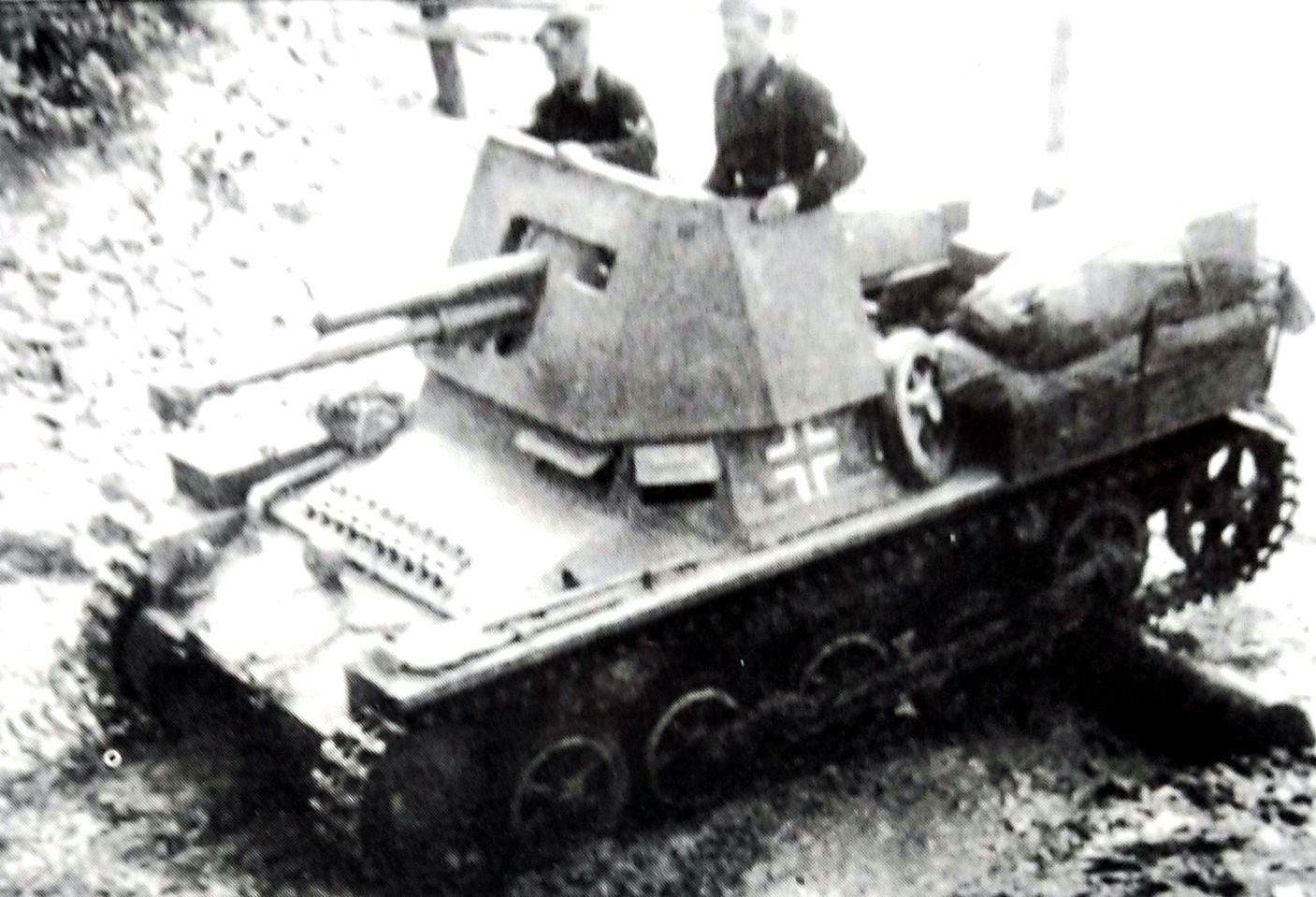

Изображения
