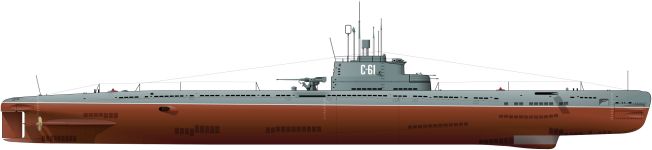

Подводные лодки проекта 613
Годы постройки 1951—1957 г.г.
Выпущено 215 шт
Технические характеристики
Скорость (надводная) 18,2 узла
Скорость (подводная) 13 узлов (13,6 без артиллерии)
Рабочая глубина погружения 170 м
Предельная глубина погружения 200 м
Автономность плавания 30 суток
Экипаж 52 человека
Водоизмещение надводное 1055 т
Водоизмещение подводное 1347 т
Длина наибольшая (по КВЛ) 76,06 м
Ширина корпуса наиб. 6,64 м
Средняя осадка (по КВЛ) 4,55 м
Силовая установка
дизель-электрическая
2 дизеля 37Д по 2000 л. с.,
2 главных электродвигателя ПГ-101 по 1350 л. с.
2 электродвигателя экономического хода ПГ-103 по 50 л. с.
2 аккумуляторные батареи 46СУ по 112 элементов
2 гребных вала
Вооружение
4 носовых и 2 кормовых торпедных аппарата калибра 533 мм, 12 торпед, до 22 мин АМД-1000 вместо торпед
ПВО 1x2 СМ-24-ЗИФ 57 мм, 1x2 2М-8 25мм (до 1956 года)
Модификации
613В 27 шт - увеличенная до 45 суток автономность
613М - испытание новых систем вооружения
С-384, проект 613Ц испытание новых систем вооружения глубина применения торпед 70 м
613Э «Катран» 1 с электрохимическими генераторами (ЭХГ). Переоборудована С-273[4] или C-293[5]
640 4 Я. Е. Евграфов станции дальнего радиолокационного обзора (в дальнейшем модифицировались по проекту 640Ц и разрабатывались 640У и 640Т) РЛС «Касатка»
П-613 испытание ракетного комплекса П-5
613-А 1 испытание ракетного комплекса П-70 Аметист
613-АД 1 испытание ракетного комплекса П-70 Аметист
613П-120 1 испытание ракетного комплекса П-120 Малахит
В613 С-229 Р-11ФМ
613Д4 опытовые лодки для проведения испытаний по подводному старту ракет Р-21
613Д5 опытовые лодки для проведения испытаний по подводному старту ракет Р-27
613Д7 опытовые лодки для проведения испытаний по подводному старту ракет Д-7
613РВ испытание ракето-торпед
613С С-43 С. Н. Якимовский испытание спасательного оборудования
613Е С-156 оснащение подлодок баллонами ВВД большей ёмкости проект 613Е был оснащен системой ВВД 400 кг/см.кв.
С-148 и С-227 были переоборудованы как подводные станции для биологических исследований и получили имена «Северянка» и «Славянка»
Изображения

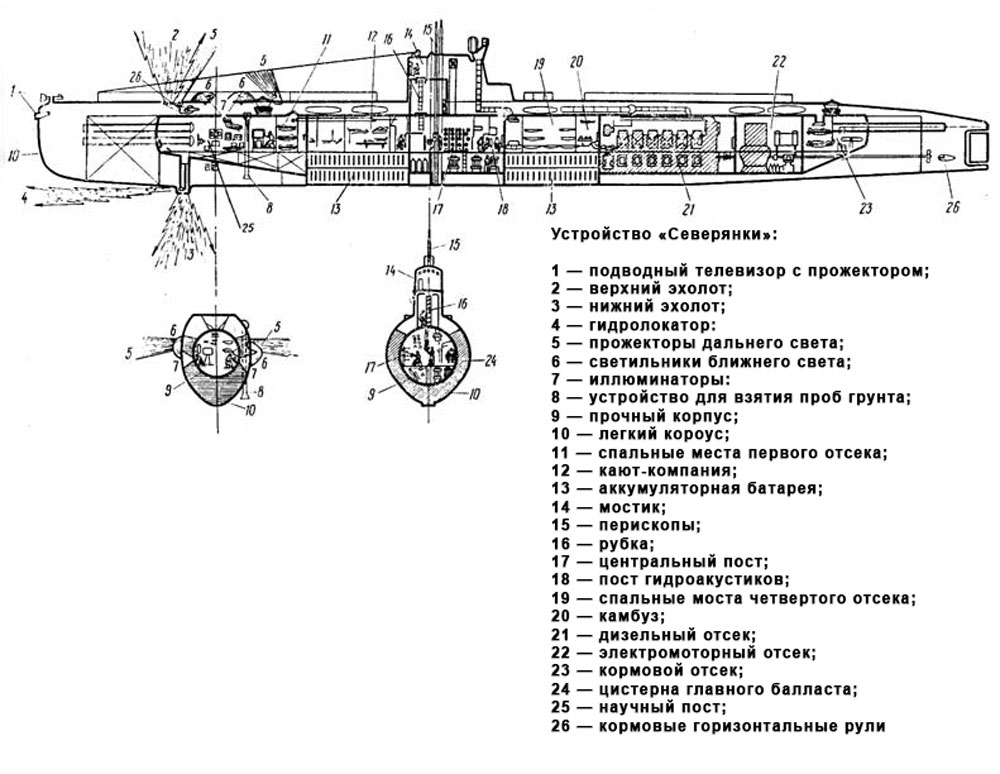

С-148 «Северянка»
